角度式皮帶輸送機使用低張力傳動皮帶的先進技術, 既實現兩輸送機間的貨物平穩分流或合流輸送, 而又使到在角度棒上的堆積熱量減致最少, 從而增加了皮帶的耐用性。
返回列表
合流皮帶輸送機的基本尺寸
|
45°規格 |
A | B | C | D | E | F |
傳動軸圈速1rpm=mm |
機架高 |
|
330AXL788-45° |
254 | 788 | 981 | 569 | 341 | 330 | 329 | 178 |
|
686AXL965-45° |
610 | 965 | 1336 | 925 | 696 | 686 | 329 | 178 |
|
737AX1042-45° |
661 | 1042 | 1438 | 983 | 747 | 737 | 489 | 216 |
|
1092AX1524-45° |
1016 | 1524 | 2098 | 1339 | 1103 | 1092 | 489 | 216 |
|
991AXH1524-45° |
915 | 1524 | 2048 | 1237 | 1001 | 991 | 648 | 305 |
|
1600AXH2286-45° |
1524 | 2286 | 3114 | 1847 | 1611 | 1600 | 648 | 305 |
|
30°規格 |
A | B | C | E | F |
傳動軸圈速1rpm=mm |
機架高 |
|
330AXL945-30° |
254 | 945 | 1279 | 341 | 330 | 329 | 178 |
|
686AXL1253-30° |
610 | 1253 | 1895 | 696 | 686 | 329 | 178 |
|
737AX1511-30° |
661 | 1511 | 2196 | 747 | 737 | 489 | 216 |
|
1092AX1819-30° |
1016 | 1819 | 2787 | 1103 | 1092 | 489 | 216 |
|
991AXH1928-30° |
915 | 1928 | 2834 | 1001 | 991 | 648 | 305 |
|
1600AXH2456-30° |
1524 | 2456 | 3889 | 1611 | 1600 | 648 |
305 |
以上尺寸只適用合流皮帶輸送機在不同寬度搬運面（F）所對應的最短長度，相同寬度搬運面的分流皮帶輸送機比合流皮帶輸送機長。

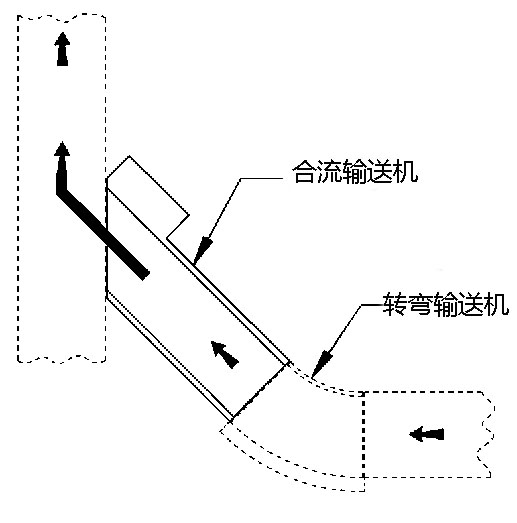

合流皮帶輸送機的應用：
角度式皮帶輸送機的運轉系統：
驅動原理是由附有摩擦表層的驅動轆轉動時接觸著皮帶底部來帶動皮帶運轉，因而在皮帶表面的積洉并不會導致影響驅動效果，另外彈簧式皮帶張力系統又保持這皮帶張力不會受負荷及溫度改變而影響。
角度棒：
角度棒是由拋光鐵棒制造并安裝在固定角度的位置，其功用是保證皮帶不會走偏及以4mm最近的距離來接合鄰邊的輸送機，角度式輸送機的角度棒有分30°及45°系列兩款。
驅動轆：
鐵管加附有鑄膠表層制成的驅動轆工，152mm直徑（中機身），203mm直徑（厚機身），這鑄膠表層為再經加工后形成高摩擦面。
主要特點:
1、無需壓縮氣
