產品詳情:

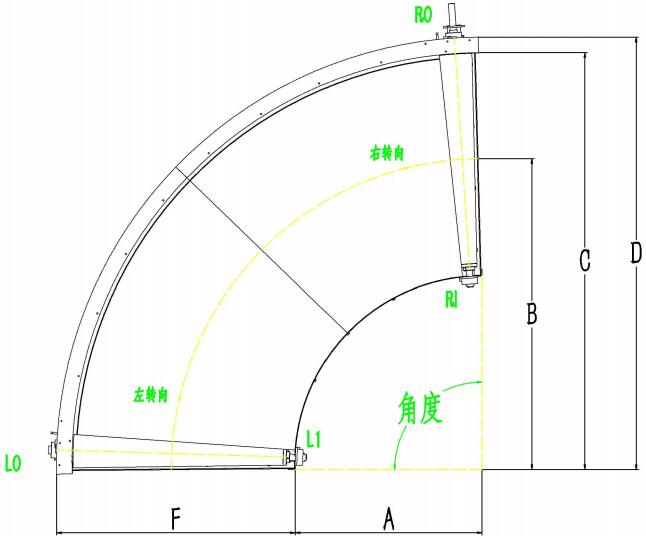

注：LO, LI, RO, RI分別代表帶動軸的位置選擇,分別左轉(外側),左轉(內側),右轉(外側)及右轉(內側)四款

標準規格系列

“A”系列（搬運寬度178-635）

型號	基本尺寸	半徑A	中心半徑B	搬運面寬F	中心直徑	轉動軸圈速1RPM=MM
1022M178	C=1200 D=1289 機架高=216 軸標準 直徑=25mm	1022	1111	178	120	377
900M300		900	1050	300	115	356
800M400		800	1000	400	110	339
750M450		750	975	450	107	331
700M500		700	950	500	104	322
600M600		600	900	600	99	305
565M635		565	882.5	635	97	299

“B”系列（搬運寬度178-940）

型號	基本尺寸	半徑A	中心半徑B	搬運面寬F	中心直徑	轉動軸圈速1RPM=MM
1322M178	C=1500 D=1589 機架高=216 軸標準 直徑=30mm	1322	1411	178	125	387
1150M350		1150	1325	350	117	363
1000M500		1000	1250	500	111	343
850M650		850	1175	650	104	322
750M750		750	1125	750	100	308
675M825		675	1087.5	825	97	298
560M940		560	1030	940	92	282

“C”系列（搬運寬度279-1000）

型號	基本尺寸	半徑A	中心半徑B	搬運面寬F	中心直徑	轉動軸圈速1RPM=MM
1921M279	C=2200 D=2289 機架高=216 軸標準 直徑=35mm	1921	2060.5	279	126	390
1825M375		1825	2012.5	375	123	381
1700M500		1700	1950	500	119	369
1575M625		1575	1887.5	625	116	357
1450M750		1450	1825	750	112	346
1375M825		1375	1787.5	825	110	338
1200M1000		1200	1700	1000	104	322

“HC”系列（搬運寬度1001-1245）

型號	基本尺寸	半徑A	中心半徑B	搬運面寬F	中心直徑	轉動軸圈速1RPM=MM
1170M1030	C=2200 D=2289 機架高=216 軸標準 直徑=35mm	1170	1685	1030	152	473
1120M1080		1120	1660	1080	150	466
1070M1130		1070	1635	1130	148	459
1000M1200		1000	1600	1200	145	449
955M1245		955	1577.5	1245	143	443

*頭尾輪直徑都是包括了皮帶厚度3.1mm，并且是以中心線計算。

注：搬送面寬度（F）與兩側板間距離（BSG）或者兩槽體間距離相同，皮帶寬約為搬送面寬度（F）減去12mm。

上表只是列舉了冠超部分的規格標準；冠超專業制造轉彎輸送機；我們可以設計制造標準系列下各種規格和搬運外弧的轉彎輸送機。

產品說明：

性能特點

輸送驅動系統：原理是利用齒輪來帶動皮帶外緣軌道上的#50精密鏈條，再經由鏈條上的特制連接扣拖動整個弧形皮帶運轉。

皮帶：兩層PVC-OP黑色膠帶；有多款皮帶可供選擇；標準皮帶接合方式是鋼扣接口。

槽體結構：全鐵結構由3mm鐵板焊制后上漆。

側板：標準3mm厚鐵板制；如側板高于150mm時在頂部會有25mm角鐵法蘭；如訂單為不包含側板，則轉彎機外彎處便有50mm高；側板高度是由滑動臺面計起。

油漆：拋丸后噴粉處理，采用RAL系列中各款顏色；顏色可按需匹配。

其他可選擇性能

防護板：堅固的金屬或塑料網

支架腳：定制的支架腳或頂部吊架

驅動：SEW,Nord的齒輪電機
